Стандартная последовательность трубопровода насосной станции

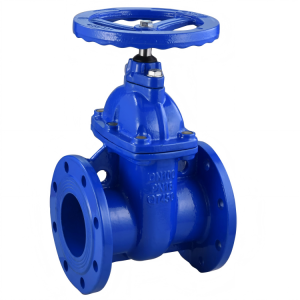

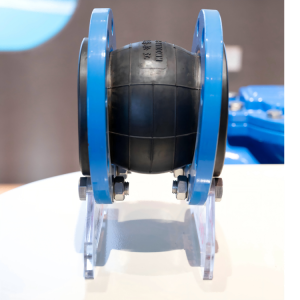

Корпус насоса → Резиновый компенсатор KXT (виброизоляция) → Компенсатор VSSJA с ограничителем → Обратный клапан HH44X с медленным закрытием → Разборная муфта VSSJAFC → Клиновая задвижка Z45X с эластичным уплотнением.

Ветвь автоматического управления оснащена дисковым поворотным затвором D971X с электроприводом, а в нижней части резервуара установлен электромагнитный дренажный клапан JM744X, что формирует полноценную автоматизированную систему водоснабжения и водоотведения насосной станции.
Полная конфигурация трубопровода умной насосной станции: Умный водопровод

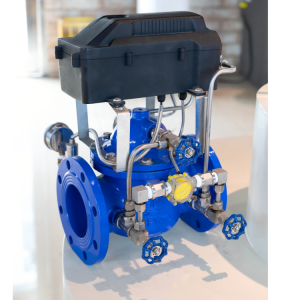

Насос → Резиновый компенсатор KXT (виброизоляция) → Компенсатор VSSJA → Обратный клапан HH44X с медленным закрытием → Умный электрогидравлический регулирующий клапан (для данной модели: стабилизация давления и регулировка расхода) / Электрогидравлический регулирующий клапан 600X IoT (для данной модели: умная стабилизация давления и регулировка расхода) → Разборная муфта VSSJAFC → Клиновая задвижка Z45X.


Для слива из резервуара предусмотрен электромагнитный дренажный клапан JM744X, а для регулирования расхода в ветвях используется дисковый поворотный затвор D971X с электроприводом, формируя полноценную автоматизированную систему водоснабжения и водоотведения.
Резервуар оснащен поплавковым клапаном 100X для автоматической подпитки и электромагнитным дренажным клапаном JM744X для планового слива. Ветви управляются по зонам с помощью дисковых поворотных затворов D971X с электроприводом. Вся система может быть интегрирована в единую облачную платформу водохозяйственного комплекса.
Последовательность трубопровода системы стабилизированного водоснабжения
Входной магистральный трубопровод → Клиновая задвижка Z45X → Редукционный клапан 200X (для данной модели) → Разборная муфта VSSJAFC → Зональные ветвевые задвижки / дисковые поворотные затворы с электроприводом.
Оснащен резиновыми компенсаторами KXT для виброизоляции и обратными клапанами HH44X с медленным закрытием для предотвращения гидроударов.
Стандартная последовательность входного трубопровода резервуара
Городской водопровод → Клиновая задвижка Z45X с эластичным уплотнением → Резиновый компенсатор KXT → Редукционный клапан 200X (стабилизация давления) → Поплавковый клапан 100X с дистанционным управлением (для данной модели, автоматическая подпитка резервуара).
В нижней части резервуара установлен электромагнитный дренажный клапан JM744X для планового слива, обеспечивающий интегрированное управление автоматической подпиткой, стабилизацией давления и автоматическим сливом.
Последовательность трубопровода на выходе из насоса
Насос → Резиновый компенсатор KXT → Компенсатор VSSJA с ограничителем → Обратный клапан HH44X с медленным закрытием → Предохранительно-поддерживающий клапан 500X (для данной модели, защита от избыточного давления) → Редукционный клапан 200X → Запорная клиновая задвижка Z45X.
Данная схема обеспечивает комплексную защиту трубопровода, включая виброизоляцию, предотвращение гидроударов, защиту от обратного потока, сброс избыточного давления и стабилизацию давления.
Стандартная конфигурация передней части насосной станции
Входной магистральный трубопровод → Компенсатор VSSJA с ограничителем + Сетчатый фильтр GL41H Y-типа (для данного комплекта) → Редукционный клапан 200X / Поплавковый клапан 100X / Различные электрогидравлические регулирующие клапаны.


Логика конфигурации: Компенсатор обеспечивает допустимое смещение при монтаже и техническом обслуживании. Фильтр задерживает примеси для защиты прецизионных регулирующих клапанов, установленных ниже по потоку, являясь незаменимым элементом предварительной защиты в системе водоснабжения.
Полная конфигурация трубопровода водоснабжения от начала до конца
Магистральный трубопровод → Сетчатый фильтр Y-типа + Компенсатор → Редукционный клапан 200X → Резиновый компенсатор KXT → Насос → Резиновый компенсатор → Компенсатор VSSJA → Обратный клапан HH44X с медленным закрытием → Предохранительно-поддерживающий клапан 500X → Разборная муфта VSSJAFC → Клиновая задвижка Z45X.
Резервуар оснащен поплавковым клапаном 100X с дистанционным управлением (автоматическая подпитка) и электромагнитным дренажным клапаном JM744X (плановый слив). Ветви регулируются дистанционно с помощью дисковых поворотных затворов D971X с электроприводом, формируя полноценную стандартизированную систему водоснабжения и водоотведения с фильтрацией, стабилизацией давления, предотвращением гидроударов и автоматическим управлением.
Типовая установка холодильной станции центрального кондиционирования
Выход насоса охлажденной воды → Резиновый компенсатор KXT → Сетчатый фильтр Y-типа → Редукционный клапан 200X → Клапан перепада давления 800X (установлен между подающим и обратным трубопроводами) → Обратный клапан HH44X → Конечные установки кондиционирования воздуха.
Вход в передний резервуар
Входной магистральный трубопровод → Сетчатый фильтр GL41H Y-типа → Редукционный клапан 200X → Поплавковый клапан 100X с дистанционным управлением (для данной модели).
В нижней части резервуара установлен электромагнитный дренажный клапан JM744X для автоматического регулярного отвода донного осадка, обеспечивающий интегрированное управление автоматической подпиткой со стабилизацией давления и плановым сливом.
Сравнение двух конфигураций трубопровода насосной станции
Вариант 1: Использование только регулирующего клапана насоса 700X (упрощенный трубопровод)

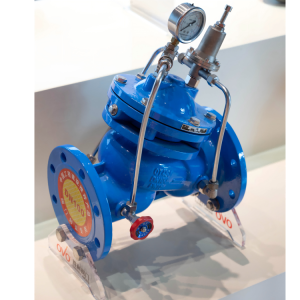

Насос → Резиновый компенсатор KXT → Регулирующий клапан насоса 700X (для данной модели, заменяет обратный клапан) → Передающая муфта VSSJAFC → Клиновая задвижка Z45X.
Вариант 2: Традиционная раздельная конфигурация
Насос → Резиновый компенсатор → Компенсатор VSSJA → Обратный клапан HH44X с медленным закрытием → Предохранительный клапан 500X → Клиновая задвижка.
Клапан 700X может напрямую заменить обратный клапан, уменьшая количество арматуры в трубопроводе и экономя пространство для монтажа.

Конфигурация входного городского магистрального трубопровода
Входная городская магистральная задвижка → Интегрированный фильтр-редукционный клапан 200X (для данной модели) → Разборная муфта VSSJAFC → Зональные ветвевые задвижки / дисковые поворотные затворы с электроприводом.
Подпитка резервуара оснащена поплавковым клапаном 100X с дистанционным управлением, а выход из насоса — регулирующим клапаном насоса 700X для предотвращения гидроударов. Вся система обеспечивает интегрированную фильтрацию, стабилизацию давления, подачу подпиточной воды и предотвращение гидроударов.
Стандартная последовательность монтажа ветви
Главная задвижка магистрального трубопровода → Сетчатый фильтр Y-типа → Редукционный клапан → Дисковый поворотный затвор D371X с редуктором (для данной модели) → Конечное водопотребляющее оборудование.
Магистральный трубопровод насосной станции защищен резиновыми компенсаторами, компенсаторами, обратными и предохранительными клапанами. Ветви используют дисковые поворотные затворы с редуктором для зональной ручной изоляции и регулирования расхода.
Паровые / высокотемпературные трубопроводы
Выход из котла → Металлический сильфонный компенсатор (для данной модели) → Клиновая задвижка / Нержавеющий дисковый поворотный затвор.
В насосных станциях холодной воды для виброизоляции используются резиновые компенсаторы KXT, тогда как в высокотемпературных тепловых трубопроводах для компенсации теплового смещения применяются металлические сильфонные компенсаторы.
Нержавеющий высокотемпературный магистральный трубопровод / Магистральный трубопровод очищенной воды
Нержавеющий сетчатый фильтр GL41W Y-типа → Нержавеющий редукционный клапан → Нержавеющий фланцевый дисковый поворотный затвор D341X с редуктором (для данной модели) / Нержавеющий сильфонный компенсатор → Нержавеющая клиновая задвижка Z40W с выдвижным шпинделем (для данной модели) / Нержавеющий запорный клапан J41W (для данной модели, регулировка расхода) → Конечное оборудование.
В высокотемпературных тепловых трубопроводах используются нержавеющие сильфонные компенсаторы для поглощения теплового расширения и сжатия, тогда как в системах очищенной воды при температуре окружающей среды применяются резиновые компенсаторы KXT для виброизоляции и снижения шума.
Ветви очищенной воды при температуре окружающей среды могут быть оснащены нержавеющими дисковыми поворотными затворами с редуктором для зонального регулирования, в то время как в высокотемпературных паровых магистралях для главной изоляции равномерно используются нержавеющие клиновые задвижки.
Нержавеющий входной магистральный трубопровод
Нержавеющий сетчатый фильтр GL41W Y-типа → Нержавеющий запорный клапан J41W → Нержавеющий поплавковый клапан 100X с дистанционным управлением (для данной модели).
В нижней части резервуара установлен нержавеющий дренажный клапан для интегрированного управления автоматической подпиткой со стабилизацией давления и плановым сливом для резервуаров чистой воды.
